物理极限前的狂欢，和背后的政治算盘
2024年了，还在聊5nm？哦，不，现在台积电的3nm已经塞进了苹果的A17 Pro，而三星的3nm GAA正经历着连自家Exynos都嫌弃的良率噩梦。这个行业，每一纳米都在烧钱——不，是在烧一座迪拜塔。
芯片晶体管栅极长度从微米到纳米的缩放历史对比图
为什么是现在？因为摩尔定律已经不是在散步，而是在爬行——每代工艺提升的晶体管密度增长从2倍降到了1.5倍，成本却翻番。而且，地缘政治这把刀，已经架在了台积电的脖子上。美国逼着台积电去亚利桑那，日本拉拢建熊本厂，中国被卡脖子后，中芯国际愣是用DUV光刻机做到了7nm。说实话，这局面，比冷战还刺激。但就这么一个肉眼看不见的尺度，硬生生把全球供应链撕成了碎片。一个台积电3nm工厂的耗电量，抵得上一个小型城市，电费？那都不叫成本，叫门槛。所以当所有人都在高喊 AI 时代时，真正卡脖子的，是那个能把算力塞进一片指甲盖里的纳米工艺。
巨头角斗场：谁在悬崖边跳舞？
台积电，代工界的“独孤求败”，手里握着全球90%的先进制程产能。但亚利桑那厂的进度一拖再拖，成本高出台湾50%，美国工人还不愿加班——一个细微的文化冲突，可能让3nm的黄金窗口错失。魏哲家笑眯眯背后，全是焦虑。

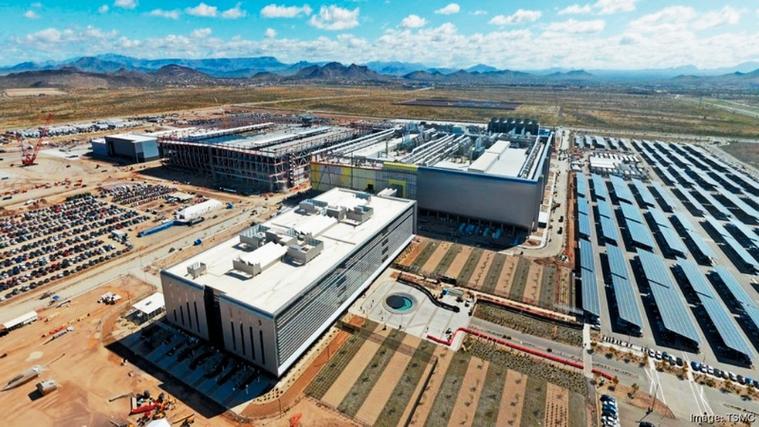

台积电美国亚利桑那晶圆厂施工现场全景鸟瞰图
三星呢？李在镕亲自飞荷兰抢EUV光刻机，3nm GAA晶体管虽然理论上吊打FinFET，但良率一直在50%徘徊，烧钱速度令人咋舌。高通转单台积电，就是最响的一巴掌。噢，对了，据说三星正考虑把代工业务分拆出去融资，如果真这么干，格局瞬间就变天了。
至于英特尔，Pat Gelsinger的IDM 2.0战略堪称豪赌，如果18A工艺不能按期在2025年量产，他们可能真的会考虑把制造部门拆了卖给中东基金。这不是笑话，华尔街的耐心快耗光了。
别忘了黑马：日本的Rapidus，拉着IBM搞2nm，计划2027年量产，听着像科幻。还有中芯国际，顶着美国制裁，N+2工艺硬是给华为造出了7nm麒麟9000S，良率可能不高，但政治意义炸裂——它等于在告诉世界，封锁只会催生替代品。未来12-18个月，洗牌方向很明确：台积电继续无敌但被地缘绑架，三星可能退出先进逻辑代工第一梯队，英特尔要么绝地翻盘要么彻底沉沦，而中芯国际会卡在14nm/7nm上疯狂挖潜，更可怕的是，设备材料领域的并购潮已暗流涌动，某家日本光刻胶小厂突然就成了大国争夺的筹码。
赚钱的秘密：技术狂热者的商业逆袭
这行怎么赚钱？别以为卖芯片很暴利，除非你是英伟达。对代工厂来说，真正的利润来自EUV光罩层数——因为每多一层，报价就可以多要个几千美元。但流片成本高得离谱，5nm的设计费用已经飙到5亿美元。这意味着什么呢？意味着只有手机、HPC、AI这些能卖高价的应用才用得起。那别的领域怎么办？汽车和IoT要等死吗？不，Chiplet登场了。把大芯片拆成小chiplet，用先进封装拼起来，用成熟制程也能达到近似性能。这直接颠覆了商业模式：以前是比谁工艺更先进，现在是比谁封装更巧妙。台积电的CoWoS封装产能已经被英伟达包圆，利润率甚至比代工还高。看到了吗？边际成本在封装端被重新定义，新需求如AIoT芯片爆发，因为门槛降低了。盈利逻辑很简单：平台化。代工厂不再只是制造，而是提供从架构授权、设计服务到封装测试的全套方案，锁定客户，收“纳米税”。这个闭环，够不够优雅？
扔掉幻想，准备战斗
所以，别只盯着几纳米的数字了。如果你是创业者，赶紧去搞Chiplet互连IP或先进封装材料；如果是投资人，紧紧抱住半导体设备（ASML、应用材料）和EDA（Cadence、Synopsys）的大腿，他们才是稳赚不赔的军火商；如果是决策者，补贴不要乱撒，聚焦特色工艺和封装，别再指望全国产几纳米了。这场游戏，要么参与定义规则，要么沦为廉价终端。没有中间地带。
