去年深秋和一个在射频前端厂做了8年的工程师吃火锅，他捞着毛肚半天没夹起来，说刚经历第三次流片失败。问题出在一个大家都觉得“没技术含量”的模块上——锁相环。
本来设计指标要求18GHz输出下的相位噪声做到-95dBc/Hz@1MHz offset，结果测出来差了整整2dB。就这2dB，直接让整个5G小基站的发射机过不了运营商的频谱模板认证，前期投的三百万流片费打了水漂。
很多人对芯片的认知，还停留在CPU、GPU这些大块头上，根本不知道藏在每个射频芯片、光模块、雷达传感器里的锁相环，才是决定整个系统能不能跑起来的隐形门槛。
锁相环根本不是“小模块”，是所有同步系统的心跳

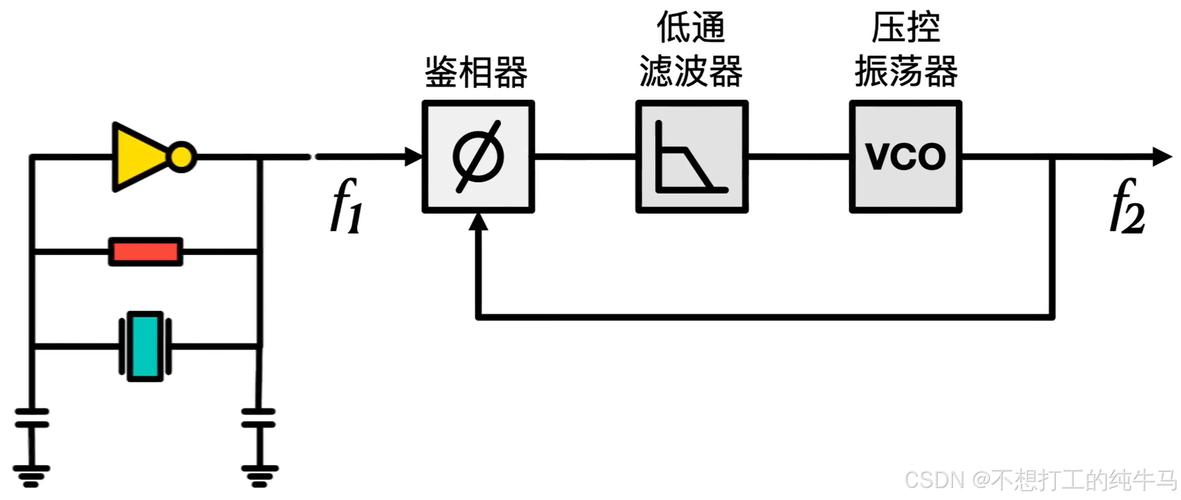

说白了，锁相环的核心逻辑特别朴素：让自己的输出信号，和输入的参考时钟保持完全同步的相位关系。没有它，所有需要严格时间同步的系统都会直接乱套——基站的发射机会飘到相邻的信道里，光模块收不到对端传过来的信号，自动驾驶的毫米波雷达根本测不准前车的距离。
很多人第一次接触锁相环的时候，会把它当成一个普通的倍频器，觉得只要频率对就行。错。相位噪声、杂散、锁定时间这三个指标，才是锁相环真正的技术护城河。
相位噪声是什么？就是振荡器输出的信号，除了我们想要的那个主频率，周围还会散出来多少杂散的能量。这个能量越高，相当于你的信号里掺的杂音越多。比如你在安静的图书馆里说话，对面的人能听清；如果旁边开了个切割机，就算你说的话音量没变，对方也根本听不清内容。通信系统里的接收机，就是靠分辨不同频率的信号来工作的，锁相环的相位噪声差一点，整个系统的接收灵敏度就会掉一大截。
杂散更麻烦，就是锁相环在工作的时候，因为电路的非线性，会在输出频率的特定位置冒出固定的干扰信号。之前见过一个团队，为了省芯片面积，把锁相环的数字控制电路和模拟振荡器放在同一个电源域，结果测出来的杂散比指标要求高了15dB——相当于在交响乐团的演奏现场开了个电钻，根本没法听。你敢信？这么低级的布局错误，现在还有不少创业团队在流片的时候踩。
锁定时间呢？就是锁相环从一个频率跳到另一个频率，达到稳定同步状态需要的时间。车载雷达、跳频通信这些场景，对这个指标卡的特别严——如果锁定时间太长，雷达还没把频率扫完，目标就已经移动出探测范围了，测出来的距离值全是错的。
最早的锁相环是全模拟的，上世纪30年代就用在电视机的行同步电路里了。那种锁相环结构简单，但是温漂大，温度变10度，频率就能飘出去几百Hz，根本用不了现在的高速通信场景。后来数字锁相环出来，灵活度高，能做复杂的校准，但是数字电路本身的开关噪声会顺着电源、衬底耦合到模拟振荡器上，相位噪声反而比全模拟的差一大截。
现在行业里的主流方案，是数模混合的电荷泵锁相环——把数字的校准逻辑放在外围，把最敏感的压控振荡器部分用隔离结构包起来，既保留了数字校准的灵活性，又把模拟部分的噪声压到了最低。

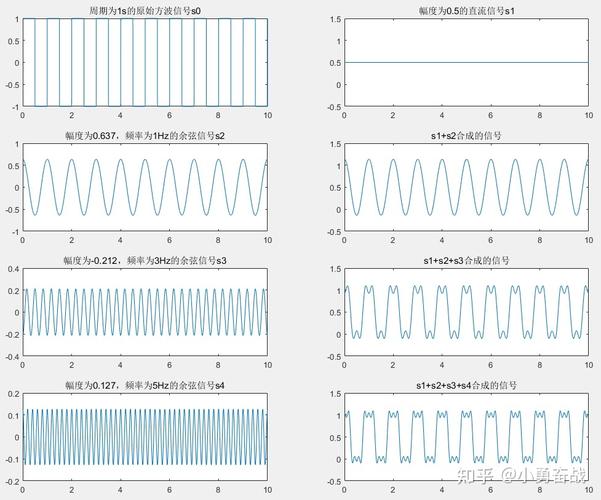

现在的锁相环竞争，已经卷到了纳米级的噪声控制
很多人觉得，锁相环的原理都发明快一百年了，技术早就成熟了，有什么好卷的？
真不是。现在最先进的锁相环，都是在7nm、5nm甚至3nm的CMOS工艺上做的，要输出几十GHz甚至上百GHz的信号，同时把相位噪声压到极低的水平，每一个工艺细节都是抠出来的。
举个例子，现在台积电3nm工艺平台上的高性能射频锁相环，能做到100GHz输出频率下，相位噪声-110dBc/Hz@1MHz offset。这个指标是什么概念？相当于你站在10公里外，能听清一根针掉在水泥地上的声音。
这个指标是怎么来的？根本不是靠架构上的颠覆性创新，全是靠细节抠出来的：比如在压控振荡器的外围做三层深槽隔离，把数字电路的噪声完全挡在振荡器的衬底外面；比如给振荡器单独做一个电源LDO，把电源的纹波压到1mV以内；比如在金属布线的时候，专门把振荡器的敏感走线放在金属层的最上层，避免下面的数字信号串过来。
说实在的，国内的锁相环产业现在的分层特别明显：中低端的消费类场景，比如蓝牙芯片、WiFi芯片里的锁相环，已经完全实现国产替代了，良率甚至比海外厂商还高。但是高端的几个场景，还在追赶的路上：比如用于6G太赫兹通信的100GHz以上锁相环，用于相干光通信的超高速时钟恢复锁相环，用于77GHz车载雷达的快速跳频锁相环。
差在哪？不是架构想不明白，是工艺细节的积累不够。很多国内团队做流片的时候，为了省成本，把隔离结构从三层减到一层，把独立LDO省掉，结果测出来的指标就是差一截。不过话说回来，这也不是什么跨不过去的天堑。去年在ISSCC的射频分会场，我看到国内有个团队用22nm FD-SOI工艺做的100GHz锁相环，指标已经追上台积电同代产品的90%了，只是还没走到大规模量产的阶段。

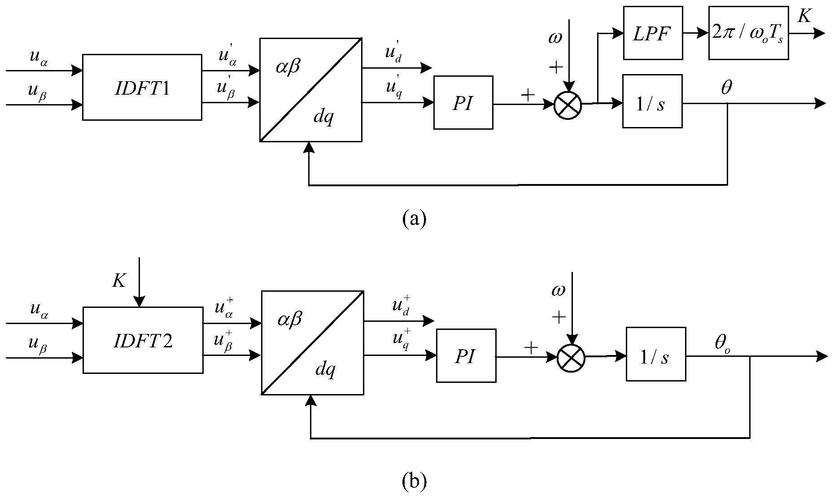

锁相环的应用边界，正在被新场景重新拉宽
之前锁相环的应用，主要集中在通信和消费电子领域。但是最近这两年，几个新的应用场景出来，直接把锁相环的性能要求拉到了新的高度。
第一个就是车载毫米波雷达。现在高端的自动驾驶用的4D成像雷达，要求锁相环能在1微秒以内完成从76GHz到81GHz的全频段扫频，扫频的非线性度要控制在0.01%以内——这个要求放在十年前，根本是想都不敢想的。锁相环的跳频速度越快，雷达能拿到的回波信息就越多，对小目标比如行人、骑行者的识别距离就越远。
第二个就是800G/1.6T的高速光模块。现在的相干光模块，里面的时钟数据恢复电路本质就是一个超高速锁相环，要从速率超过100Gbps的光信号里把时钟信息提取出来，同时把相位噪声压到极低的水平。没有这个高性能锁相环，光信号传过来之后，数据就全是乱码，根本解不出来。
第三个就是量子计算系统。量子比特的操控，需要极稳定的射频脉冲信号，对锁相环的相位稳定度要求比通信场景还高一个数量级——相位差只要超过1度，量子比特的操控就会出错，整个计算结果就不准了。
这里也得说点风险的事。现在很多高性能锁相环，为了提升性能，会内置复杂的数字校准算法，这些算法很多是闭源的。这就带来了潜在的供应链安全风险：比如厂商有没有可能在特定的触发条件下，让锁相环故意输出偏移的频率，导致整个系统宕机？之前海外某大厂的锁相环芯片，就被曝出在特定温度区间下，输出频率会自动偏移5%，导致配套的基站设备批量掉站。还有一个容易被忽略的风险，就是先进制程的锁相环对工艺偏差的敏感度极高——晶圆上的金属线宽差了1nm，锁相环的振荡频率就可能飘出标称值的10%，之前有个做光模块的客户，就是因为代工厂的工艺管控出了偏差，锁相环的良率只有8%，整整拖了半年的量产进度。
站在现在的时间点往未来3-5年看，有几个判断是比较确定的。
首先，锁相环的架构不会出现颠覆性的变化。现在行业里吹了很多年的全数字锁相环，因为相位噪声的硬伤，永远不可能用到高端的通信、雷达、量子计算场景里，最多就是在对成本敏感的低端消费电子里用用。主流的高端锁相环，还是会沿着数模混合电荷泵的路线走，靠工艺优化把噪声压得更低。
其次，国内的高端锁相环供应链，大概在2027年左右能实现主流场景的自主可控。在5G毫米波、车载雷达这些要求相对没那么极致的场景，国产锁相环的性能很快就能追上海外第一梯队的水平；但是在太赫兹通信、顶级相干光通信这些最前沿的场景，还是需要至少5年以上的工艺积累，急不来。
最后，AI会深度渗透到锁相环的设计和校准环节。之前的锁相环校准，都是靠固定的查找表，温度变了、工艺偏差了，查找表就不准了。现在用轻量化的AI模型，实时预测锁相环的相位误差，能把校准时间缩短80%，同时把相位噪声再压低2-3dB。这个方向已经是行业共识了，只是现在还没大规模落地而已。
