去年在上海参加工业软件年会，跟一位主机厂的仿真工程师挤在走廊抽烟，他吐槽了三个小时，核心就一件事：改设计改到崩溃。CAD改了个孔位，CAE要重新导模型、剖网格、提交计算，大一点的项目，一天时间就没了。要是CAE仿真出来结果不对，要改参数回CAD，更是一地鸡毛，错一个尺寸整个模型废掉。
这就是为啥工业软件CAD/CAE双向参数关联，听起来是个不起眼的技术细节，实则是当前制造业设计效率提升的核心卡点。
到底什么是CAD/CAE双向参数关联？
很多人以为，就是把CAD和CAE两个软件放在同一个界面里，能互相打开文件。错得离谱。
CAD负责做几何结构设计，CAE负责算力学、热学这些性能仿真，几十年都是两个独立的工具链路。传统流程是：CAD设计完导出中间格式，CAE导入后重新做模型处理、划分网格，再仿真计算，结果不对就回到CAD改，改完再重复走一遍全流程。
双向参数关联的核心，不是文件格式的互相转换，是在参数化建模的底层逻辑层面，实现两边参数的双向映射，CAD一方修改几何尺寸、材料属性这类核心参数，CAE端的仿真模型自动更新网格、绑定约束，甚至能触发自动重算，反过来CAE优化出来的最优参数，也能直接回写到CAD的模型里，不用工程师手动改一遍。
CAD CAE参数双向同步工作流程图
技术边界说清楚：不是拼个界面、做个单向数据同步就叫双向关联。现在市面上大把产品号称自己搞定了双向，实际只有CAD改了能同步到CAE，CAE优化完参数回写CAD，要么模型乱面，要么参数对不上，本质还是换了皮的文件导入。
产业落地的真实痛点，没几个人敢说透
说实话，哪怕是海外主流的工业软件巨头，也没做到全场景的完美双向关联。
很多人吹CATIA加某款仿真软件早就搞定了，实际只有简单零件、特定模块能用，碰到汽车白车身、航空整体结构这类上百个零件的复杂装配，只要改一个核心参数，同步出来的网格烂得要工程师手动修三四个小时，跟原来的流程没差多少。
为什么这么难？卡脖子的地方就两个。
第一个是几何精度的映射误差。CAD存的是精确的参数化几何，CAE要做网格离散化，CAD改一个圆角半径、一个拔模角度，CAE重新剖分网格的时候，很容易出现特征丢失、面重叠，稍微错个零点几毫米，仿真结果差出百分之十几，工业产品谁敢用？我接触过某新势力车企的仿真团队，他们试过三款号称做了双向关联的软件，改防撞梁壁厚的时候，同步错了0.2毫米，碰撞吸能结果差了17%，直接不敢上车用。

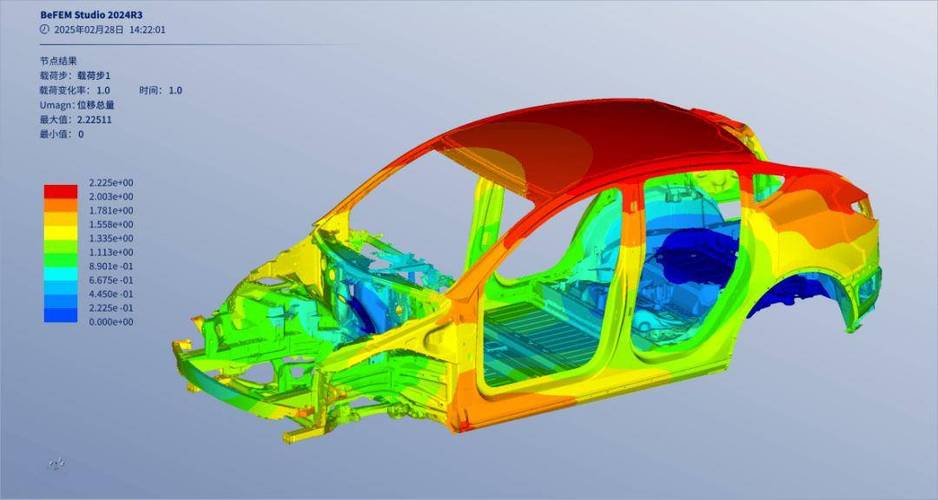

汽车白车身CAD CAE联合仿真界面截图
第二个是参数语义的统一问题。不同软件对同一个参数的定义完全不一样，同样是“孔位置公差”，有的软件是相对基准面的偏移，有的是相对孔中心的偏移，底层语义不对，哪怕参数数值传对了，实际模型还是错的。现在没有统一的行业标准，各家做各家的，你接我的接口就要适配我的定义，换个CAD软件就用不了。
不过话说回来，国内现在最离谱的不是技术不行，是概念炒作。国产化风口起来，什么团队都敢说自己搞定了工业软件CAD/CAE双向参数关联，实际就是做了个界面整合，把两个软件嵌在一起，背后还是手动导文件，骗投资人不懂行。
未来3-5年，行业会怎么走？
未来3-5年，行业会怎么走？
首先要明确，双向参数关联不是什么高端营销卖点，是设计仿真一体化的基础能力，没有这个，所谓的“数字孪生”“协同设计”全都是空中楼阁。
当前行业最大的风险，就是资本催熟下的泡沫，太多项目拿了融资就先吹概念，抢订单，真到客户现场落地，一堆解决不了的bug，最后反而让下游制造业对国产软件失去信心，劣币驱逐良币。
从产业化路径来看，走对的方向其实不是一家公司把CAD和CAE都从头做一遍再硬拼到一起，而是做开放的参数映射接口标准。做CAD的把参数定义规则开放出来，做CAE的按统一标准对接，大家一起做，比一家闭门造车效率高太多。可惜现在国内多数玩家都想着做自己的闭环生态，抢客户围赛道，没人愿意花精力做公共标准，这是当前行业最大的治理问题。
如果真的能突破技术和生态的瓶颈，双向参数关联给产业链带来的变化是实打实的：航空发动机叶片的设计迭代，原来改一轮参数要3天，做好双向同步之后几个小时就能出结果，整个研发周期能压缩三分之一以上；汽车新车型的开发，原来仿真环节要占一半时间，双向关联能把这块时间砍掉七成，新品落地速度直接提上去。
对未来3-5年的判断很清晰：
3年内，能在汽车零部件、通用机械这类中低端复杂场景做到稳定可用，误差控制在千分之一以内，就算跑赢了绝大多数玩家；
5年内，能摸到航空航天、高端能源装备这类高端场景的门槛，支持百级装配体的稳定双向同步，就能站稳国产工业软件的第一梯队。
至于全场景、全品类的完美双向关联，不用急，那是十年以上的活。
说白了，工业软件的卡脖子，从来都不是缺什么宏大的功能，全是这种不起眼的细节堆出来的。一道同步的门槛，卡了全世界几十年，急不来，骗不了人。
