你说奇怪不奇怪，芯片越做越小，刻蚀机却越卖越贵。这玩意儿不像光刻机那么出名，可每一颗先进制程芯片，都得在等离子体里被”千刀万剐”几十次。
没有刻蚀，光刻画出来的电路就是一张废纸。所以三星、台积电、英特尔打架，背后其实是在拼谁家的刻蚀机能刻得更狠、更准、更便宜。别急着聊技术，先看钱——刻蚀设备占前道设备投资的比例，从28nm的11%一路飙到5nm的30%以上。这数字背后藏着整个半导体产业链最血腥的利润重分配。
为什么是现在？

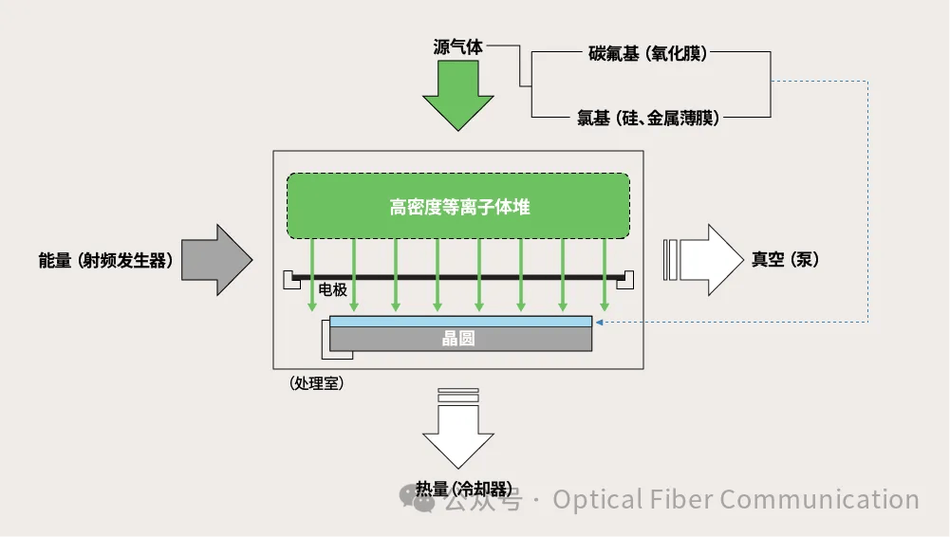

EUV光刻机把芯片的物理极限往下拽，但真正决定”画出来能不能用”的，是刻蚀和沉积。3D NAND堆到300层，深宽比高得像马里亚纳海沟——等离子体要垂直往下钻，还得保证侧壁不塌。这种活儿，机械刀片干不了，激光也干不了，只有化学和物理双管齐下的等离子体刻蚀能接单。

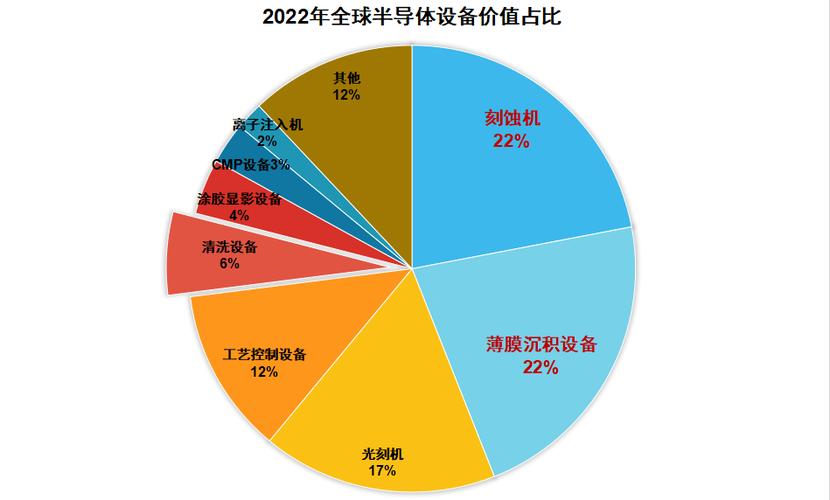

再说市场规模。2023年全球刻蚀设备市场大概230亿美元，2027年预测到350亿。复合增长率接近11%，比整个半导体设备大盘的增速高出一截。可这蛋糕，不是谁都能咬得动的。
巨头卡位，黑马突围
泛林半导体，一家靠着刻蚀起家的美国公司，市占率常年霸榜，超过45%。应用材料咬着介电刻蚀份额不放；东京电子在氧化物刻蚀里藏着家底。这三家加起来吃掉全球七成以上。你以为强者恒强？中微公司用CCP刻蚀撬开台积电的供应链，5nm工艺里国产设备真刀真枪地跑起来了。
未来12到18个月，我看有两件事会掉头。一是泛林和应材可能重启对中小型刻蚀公司的收购——他们的专利墙快挡不住中国玩家的低价攻势了，并购比研发更划算。二是国内刻蚀厂商会开始恶性价格战，谁先拿到3D DRAM的量产订单，谁就能活到下一轮。
别被”国产替代”四个字冲昏头。刻蚀的核心不是光刻那样的单点突破，而是几十个工艺步骤的良率叠加。黑马要想翻盘，得在原子层刻蚀这种边缘技术上押重注——这不是研发，是豪赌。
商业闭环：边际成本怎么算？
有人说刻蚀机是卖硬件的一次性买卖。扯淡。真正的钱在耗材和服务上。
一台刻蚀机用5年，配方消耗品（气体、电极）的花费能再买一台新机。毛利率呢？硬件40%，备件和耗材60%。这就是剃须刀-刀片模式走到底之后，还能通过远程诊断帮你调工艺配方，收你年费。最妙的是，工艺验证这堵墙让客户一旦用了就不敢轻易换供应商——转换成本高到离谱。所以中微和北方华创拼的不是谁的机器快，而是谁能让晶圆厂的工程师少挨骂。
创造需求这块，刻蚀也有故事讲。新的存储器架构（比如XRAM）需要完全不同的刻蚀环境，这意味着老设备直接报废，新需求凭空长出来。一个千亿级市场被一次技术迭代重构，这种戏码，每十年演一次，就看谁押对。
但注意，别只盯着设备。刻蚀的终极壁垒是工艺数据库——你积累了多少种薄膜材料的反应参数？每滴数据都来自数千片晶圆的牺牲。后来者想超车？要么烧钱到研发和验证，要么等着前辈犯错。
行动建议
如果你做投资，未来一年关注国产设备厂商的定点公告和研发投入强度——别听故事，看合同负债。如果你在产业里，趁早押注原子层刻蚀和选择性刻蚀这两个方向，国内会有一波人才回流带起新公司。至于那些只想靠旧平台吃老本的供应商，趁早收手。刻蚀这行，要么当巨头，要么变炮灰，没有中间灰度。
